Водяные и масляные ТЭНы

С помощью «мокрого» электронагревателя греют жидкие субстанции в герметичных или открытых резервуарах. Применяется ТЭН водяной с формой, оптимальной для прогрева жидкости

Примеры практического применения:

• стерилизация молока;
• подогрев напитков в кофемашине;
• выпаривание кислот;
• нагрев воды в стиральных машинах,
  бочках, баках, батареях, цистернах.

Компактный водяной ТЭН (наружная оболочка) может быть сделан из следующих металлов:

• бесшовная цельнотянутая медь или латунь с защитным покрытием (Х) при рН 5-9;
• жаропрочная нержавеющая сталь (J) для слабокислых растворов с рН 5-7;
• углеродистая черная сталь (Р) для слабощелочных растворов с рН 7-9;
• углеродистая сталь (Z) для нагрева жиров и масел.

Металлический водяной ТЭН используется в неагрессивных или слабоагрессивных средах. Для нагрева химически агрессивных субстанций, например, растворов серной кислоты, следует использовать модификации с тефлоновой оболочкой. Наибольшей стойкостью к коррозии отличается нержавейка, но при ее использовании необходимо исключить защелачивание нагреваемой среды.

Варианты конструкции

Как правило, в быту и промышленности применяется ТЭН водяной, форма которого соответствует геометрии резервуара. Равномерный прогрев основной массы жидкости обеспечивает быстрое выравнивание температуры во всех частях емкости. Если резервуар слишком большой, нагреватель обычно располагают внизу, чтобы теплые потоки поднимались, и перемешивались с холодной жидкостью.

К основным геометрическим вариантам относится:

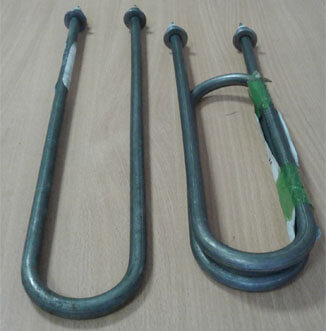

• U - образный;
• М - образный;
• Г - образный;
• круглый (закругленный).

Существуют более сложные модификации: бабочка, лопатка, скрепка. Кроме плоских вариантов, изготавливаются объемные, с трехмерным расположением трубок: спиралеобразные, крученые, конусовидные. Если в резервуаре достаточно свободного пространства для размещения нагревателя, спиралевидный водяной ТЭН лучше прогревает значительные объемы жидкости.

Диаметр трубы различается, данные о нем приводятся в каталоге при описании моделей. Один из характерных примеров мокрого электронагревателя – модель 145 В13/10,0 Р 380 Ф7 ШМ 18*1,5. это трубочный электронагреватель, сделанный из черного металла, пригодный для подогрева чистой воды и очень мягких щелочей. Общая длина составляет 145 см, что показывает первое число в маркировке.

Другие обозначения расшифровываются так:

• сечение 13 мм / производительность 10 киловатт;
• источник питания 380 вольт;
• форма 7;
• присоединяется через штуцер 18*1.5 мм.

Обычно применяют вкручиваемый нагревательный элемент, также можно заказать другие варианты крепления. Применяются вилки, шпильки и штуцеры, приваренные или припаянные. Так обеспечивают удобное присоединение, удлиняют расстояние. Контакты изолируют резиной или термической усадкой.

Электрические параметры

Нагреватель подключают к стационарной сети или мобильному генератору. Напряжение питания варьирует от 12В (24, 36, 48) до 600В. К самым распространенным типам относятся подключаемые к бытовой розетке (220 или 230 В).

Минимальная мощность составляет 100 ватт, и при необходимости увеличивается с таким же шагом. В быту распространены электронагреватели мощностью 1 кВт и 2 кВт, потребляющие энергию в разрешенных пределах. Скажем, в водогрейных бойлерах часто устанавливают нагреватель на 2 кВт, в рамках выделенного поставщиком лимита. Более мощные модели на 3 кВт, 4 кВт или 5 кВт не включают в обычную домашнюю розетку. Необходима выделенная линия, пропускающая ток соответствующей силы.

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Заказ в Красноярск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Красноярск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
